1、工作原理
FED CSVG系列混合型動態無功補償裝置融合了動態無功補償(SVC)和靜止無功發生器(SVG)的特點，能夠同時對無功、諧波、電流三相不平衡進行綜合補償，在有效改善電能質量的同時，降低成本。

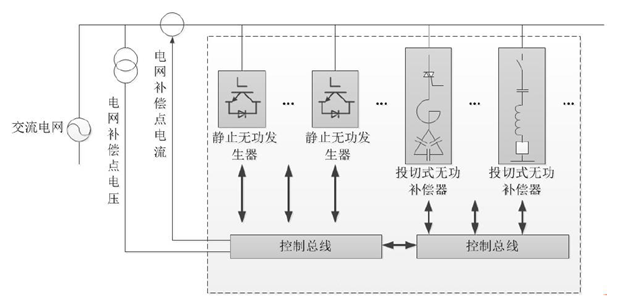

混合型動態無功補償裝置系統圖
2、性能特點
? 以功率因數為控制目標，即在保證功率因數滿足要求的前提下，對系統的無功功率實現動態精確的補償。
? 可以存儲最近一年的運行數據，如：系統A/B/C單相功率因數、負載A/B/C單相功率因數、系統A/B/C單相有功功率、每組電容器投切次數、裝置運行事件。
? 可以通過人機界面查閱歷史數據，數據類型有列表和曲線圖形兩種，可用U盤下載上述數據供PC機查看。
? 電網斷電恢復后，設備具有自恢復運行的功能，且SVG的故障閉鎖不影響電容器的投切。
? 具有RS485、GPRS、WIFI、USB通信接口,以方便用戶將設備運行數據接入到監控系統。
? 具有過/欠壓、過流、短路、缺相等保護功能和系統自診斷功能。
3、型號說明與外觀

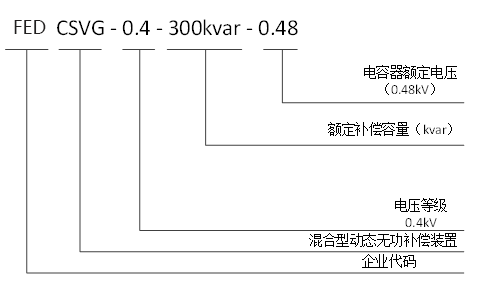

型號說明

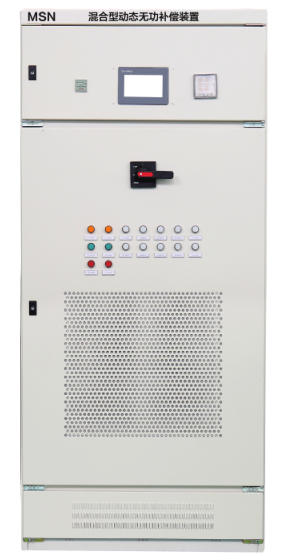

混合型動態無功補償裝置
4、技術參數
380V系列 | |
海拔高度 | ≤1500米 |
環境溫度 | -20～+50℃ |
相對濕度 | ≤90%，月最低溫度25℃表面無凝露 |
污穢等級 | Ⅲ級以下 |
工作電壓 | AC380V±20% |
工作頻率 | 50Hz±5% |
補償容量 | 200kvar、250kvar、300kvar、350kvar、400kvar |
電網結構 | 三相四線 |
補償能力 | 具有三相共補的能力，又具有分相補償能力,分相補償容量不低于整體容量的40% |
響應速度 | ≤10ms |
無功功率補償率 | ≥99% |
諧波補償率 | 容量足夠情況下2~25次諧波補償率≥90% |
三相不平衡補償 | 容量足夠情況下，補償后三相進線電流不平衡度≤2% |
防護等級 | 不小于IP30 |
冷卻方式 | 強制風冷 |
運行噪音 | ＜65dB |
保護功能 | 有過/欠壓、過流、短路、缺相等保護功能和系統自診斷功能 |
顯示 | 采用7寸中文液晶顯示屏和友好的人機操作界面,顯示設備運行數據，并可由用戶進行基本參數設置、信息査看等操作 |
通訊 | 具有RS485、GPRS、WIFI、USB通信接口,方便用戶將設備運行數據接入監控系統 |
數據存儲 | 可以存儲最近一年的運行數據，如：系統A/B/C單相功率因數、負載A/B/C單相功率因數、系統A/B/C單相有功功率、每組電容器投切次數、裝置運行事件，并可通過USB口下載到U盤用于數據分析 |
5、規格型號
整柜裝置型號 | ||||
常用型號 | 補償容量 | 系統電壓（V） | 外形尺寸：寬*深*高 | 冷卻方式 |
FED CSVG-0.4-200kvar-0.48 | 200 | 400 | 1000*1000*2200 | 強制風冷 |
FED CSVG-0.4-250kvar-0.48 | 250 | 400 | 1000*1000*2200 | 強制風冷 |
FED CSVG-0.4-300kvar-0.48 | 300 | 400 | 1000*1000*2200 | 強制風冷 |
FED CSVG-0.4-350kvar-0.48 | 350 | 400 | 1000*1000*2200 | 強制風冷 |
FED CSVG-0.4-400kvar-0.48 | 400 | 400 | 1000*1000*2200 | 強制風冷 |
