靜止無功發生器

1、產品概述

FED SVG系列靜止無功發生器的工作原理是將電壓型逆變器經過濾波器并聯在電網上,通過調節逆變器交流側輸出電壓的幅值和相位,針對電網系統中無功功率進行動態精確補償,瞬時響應時間小于50us,全響應時間小于10ms,避免了過補和欠補的發生,是目前無功補償領域最佳解決方案。

2、性能特點

? 采用DSP+CPLD全數字控制核心、三電平拓撲技術、先進的無功檢測算法和PWM控制策略實現無功功率的動態精確補償。

? 采用模塊化設計,方便多模塊并聯,占地空間小、維護方便。

? 獨立風道和獨立板倉結構設計,保證設備的穩定運行。

? 可對感性無功和容性無功進行全范圍動態補償,并同時解決三相不平衡問題。

? 對負載的動態響應速度為毫秒級,能實現對沖擊性負荷無功功率的動態精確補償。

3、主要應用場合

居民配電系統,排水、污水處理行業,分布式光伏行業,化工、化纖及石油行業,冶金、鑄造及水泥行業,煤炭及礦業行業,汽車制造行業等等。

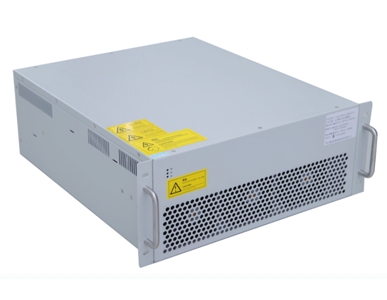

4、型號說明與外觀

07




5、技術參數


220V系列

380V系列

500V系列

690V系列

海拔高度

<2000m,2000米以上按照GB/T3859.2降額使用

<2000m,2000米以上按照GB/T3859.2降額使用

<2000m,2000米以上按照GB/T3859.2降額使用

<2000m,2000米以上按照GB/T3859.2降額使用

環境溫度

-20~+50℃

-20~+50℃

-20~+50℃

-20~+50℃

相對濕度

≤90%,月最低溫度25℃表面無凝露

≤90%,月最低溫度25℃表面無凝露

≤90%,月最低溫度25℃表面無凝露

≤90%,月最低溫度25℃表面無凝露

污穢等級

Ⅲ級以下

Ⅲ級以下

Ⅲ級以下

Ⅲ級以下

工作電壓

AC220V±20%

AC380V±20%

AC500V±20%

AC690V±20%

工作頻率

50Hz±5%

50Hz±5%

50Hz±5%

50Hz±5%

額定補償容量

5kvar

15kvar、35kvar、50kvar、75kvar、100kvar

90kvar

120kvar

電網結構

L/N

三相三線/三相四線

三相三線/三相四線

三相三線/三相四線

并聯臺數

不限

不限

不限

不限

整機效率

≥97%

≥97%

≥97%

≥97%

開關頻率

32kHz

16kHz

12.8kHz

12.8kHz

功能選擇

無功

無功、無功+不平衡

無功、無功+不平衡

無功、無功+不平衡

無功補償率

≥99%

>95%

>95%

>95%

全響應時間

<10ms

<10ms

<10ms

<10ms

噪音

≤60dB

≤60dB

≤65dB

≤65dB

通訊方式

2路RS485通信接口(支持 GPRS/WIFI)

2路RS485通信接口(支持 GPRS/WIFI)

2路RS485通信接口(支持 GPRS/WIFI)

2路RS485通信接口(支持 GPRS/WIFI)

保護功能

過載、軟/硬件過流、電網過欠壓、電源故障、過溫、頻率異常保護等

過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、頻率異常、短路保護等

過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、頻率異常、短路保護等

過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、頻率異常、短路保護等

安裝方式

機架/壁掛

機架/壁掛

機架

機架

進線方式

后進線(機架式)、上進線(壁掛式)

后進線(機架式)、上進線(壁掛式)

后進線

后進線

防護等級

IP20

IP20

IP20

IP20


6、規格型號

模塊型號

常用型號

補償容量(kvar)

系統電壓(V)

外形尺寸:

寬*深*高(mm)

冷卻方式

FED SVG-0.22-5k/2L-R

5

220

220*330*160

強制風冷

FED SVG-0.4-15k/4L-R

15

400

460*490*89

強制風冷

FED SVG-0.4-35k/4L-R

35

400

460*490*89

強制風冷

FED SVG-0.4-50k/4L-R

50

400

500*510*190

強制風冷

FED SVG-0.4-75k/4L-R

75

400

500*550*240

強制風冷

FED SVG-0.4-100k/4L-R

100

400

500*550*240

強制風冷

FED SVG-0.5-90k/4L-R

90

500

495*675*275

強制風冷

FED SVG-0.69-120k/4L-R

120

690

495*675*275

強制風冷


整柜裝置型號

常用型號

補償容量(kvar)

系統電壓(V)

外形尺寸:

寬*深*高(mm)

冷卻方式

FED SVG-0.4-200k/4L-C

200

400

1000*1000*2200

強制風冷

FED SVG-0.4-250k/4L-C

250

400

1000*1000*2200

強制風冷

FED SVG-0.4-300k/4L-C

300

400

1000*1000*2200

強制風冷

FED SVG-0.4-400k/4L-C

400

400

1000*1000*2200

強制風冷

FED SVG-0.5-270k/4L-C

270

500

1000*1000*2200

強制風冷

FED SVG-0.69-360k/4L-C

360

690

1000*1000*2200

強制風冷
